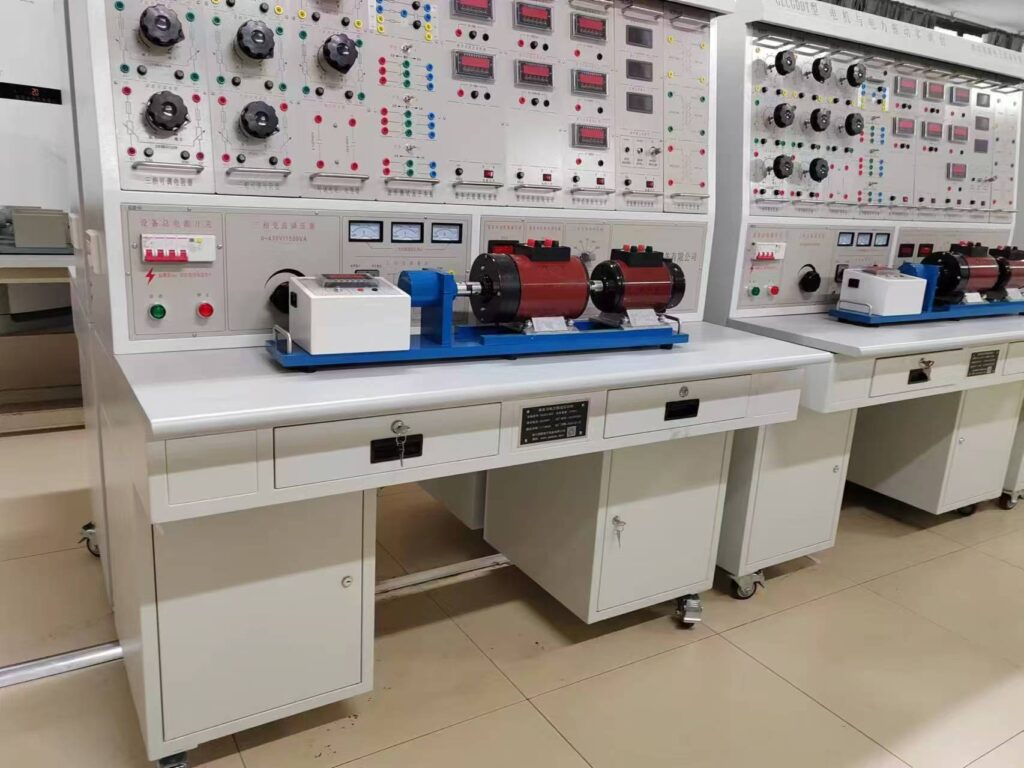

I. Spécifications de l’équipement de formation à la commande de moteurs
1.Plateau : Panneau composite mélaminé de qualité E1, épaisseur ≥ 25 mm.
2.Supportée par quatre colonnes en profilés d’aluminium industriels, la structure principale est reliée par deux éléments en aluminium moulé sous pression en forme de C, situés de part et d’autre, avec une finition par pulvérisation électrostatique. Hauteur du plateau : 800 mm ± 10 mm, avec un cadre de support sous le plateau, capacité de charge ≥ 300 kg. Les colonnes sont en profilés d’aluminium industriels avec traitement de surface anodisé et équipées de quatre roulettes pivotantes pour un réglage optimal.
II. Module d’alimentation électrique
1.Alimentation CA : Fournit une alimentation CA triphasée réglable de 0 à 450 V et peut également fournir une alimentation CA monophasée réglable de 0 à 250 V. Équipée d’un autotransformateur électrique coaxial triphasé (9 kVA, 0 à 450 V). L’alimentation CA réglable est dotée de protections contre la perte de phase en entrée, les courts-circuits et les surintensités en sortie, protégeant ainsi contre les surintensités entre phases et entre phases, les courts-circuits directs et la perte de phase en entrée. Le module d’alimentation est commandé par un bouton marche/arrêt et intègre des alarmes sonores et visuelles en cas de courant de fuite, ainsi que des protections contre les surtensions, les inversions de phase et les pertes de phase. Il est équipé d’un compteur intelligent triphasé permettant d’afficher la tension du réseau triphasé et la tension régulée triphasée via un commutateur.
2.Alimentation CC
① Alimentation d’excitation CC : Une alimentation d’excitation CC régulée réglable 0-250 V (3 A) avec protections contre les courts-circuits, les surintensités, les sous-excitations et les surtensions. La tension de sortie CC est réglable par un potentiomètre en façade. Elle est équipée d’un voltmètre et d’un ampèremètre CC numériques pour la surveillance et la mesure de la tension de sortie. La plage de mesure est de 0 à 1 000 V et de 0 à 5 A, avec une précision de classe 0,5. Il est doté d’interfaces de communication RS-485 et sans fil pour la commande à distance.
② Alimentation d’excitation pour moteur synchrone/moteur CC : 0 à 100 V (4 A) / 0 à 250 V (3 A), avec protection contre les courts-circuits, les surintensités et les surtensions. La tension de sortie CC est réglable par un potentiomètre en façade. Il est équipé d’un voltmètre et d’un ampèremètre CC numériques pour la surveillance et la mesure de la tension d’excitation. La plage de mesure est de 0 à 500 V et de 0 à 5 A, avec une précision de classe 0,5. Il dispose d’une interface de communication RS-485 et sans fil, permettant la commande à distance.
③ Alimentation d’induit : Une alimentation d’induit CC régulée, réglable de 0 à 250 V (20 A), avec protection contre les surintensités, les courts-circuits et les surtensions, et alarme sonore et visuelle. La tension de sortie CC est réglable par un potentiomètre en façade. Il est équipé d’un voltmètre et d’un ampèremètre numériques CC pour surveiller et mesurer la tension de sortie de l’alimentation d’induit. La plage de mesure est de 0 à 1 000 V et de 0 à 20 A, avec une précision de classe 0,5. Il dispose d’une interface de communication RS-485 et sans fil, permettant le contrôle à distance.
III. Module d’instruments de mesure intelligents
1.Trois voltmètres CC intelligents : plage de mesure de 0 à 1 000 V, classe de précision 0,5, commutation automatique de gamme, seuil de protection contre les surtensions configurable par l’utilisateur et alarme de dépassement de gamme. Interfaces de communication RS-485 et sans fil.
2.Trois ampèremètres CC intelligents : plage de mesure de 0 à 20 A, classe de précision 0,5, commutation automatique de gamme, seuil de protection contre les surintensités configurable par l’utilisateur et alarme de dépassement de gamme. Interfaces de communication RS-485 et sans fil.
3.Trois voltmètres intelligents pour courant alternatif : plage de mesure de 0 à 500 V, classe de précision 0,5, commutation automatique de gamme, seuil de protection contre les surtensions configurable par l’utilisateur et alarme de dépassement de gamme. Interfaces de communication RS-485 et sans fil.
4.Trois ampèremètres intelligents pour courant alternatif : plage de mesure de 0 à 20 A, classe de précision 0,5, commutation automatique de gamme, seuil de protection contre les surtensions configurable par l’utilisateur et alarme de dépassement de gamme. Interfaces de communication RS-485 et sans fil. 5. Deux wattmètres intelligents monophasés et triphasés avec facteur de puissance et un wattmètre total : ces appareils utilisent un processeur de signal numérique (DSP) dédié pour calculer la puissance active, la puissance réactive, la puissance monophasée et la puissance triphasée, avec une précision de classe 0,5. Les gammes de tension et de courant sont respectivement de 500 V et 20 A. Ils permettent de mesurer la puissance active, la puissance réactive, le facteur de puissance et les caractéristiques de la charge. Interfaces de communication RS-485 et sans fil.
