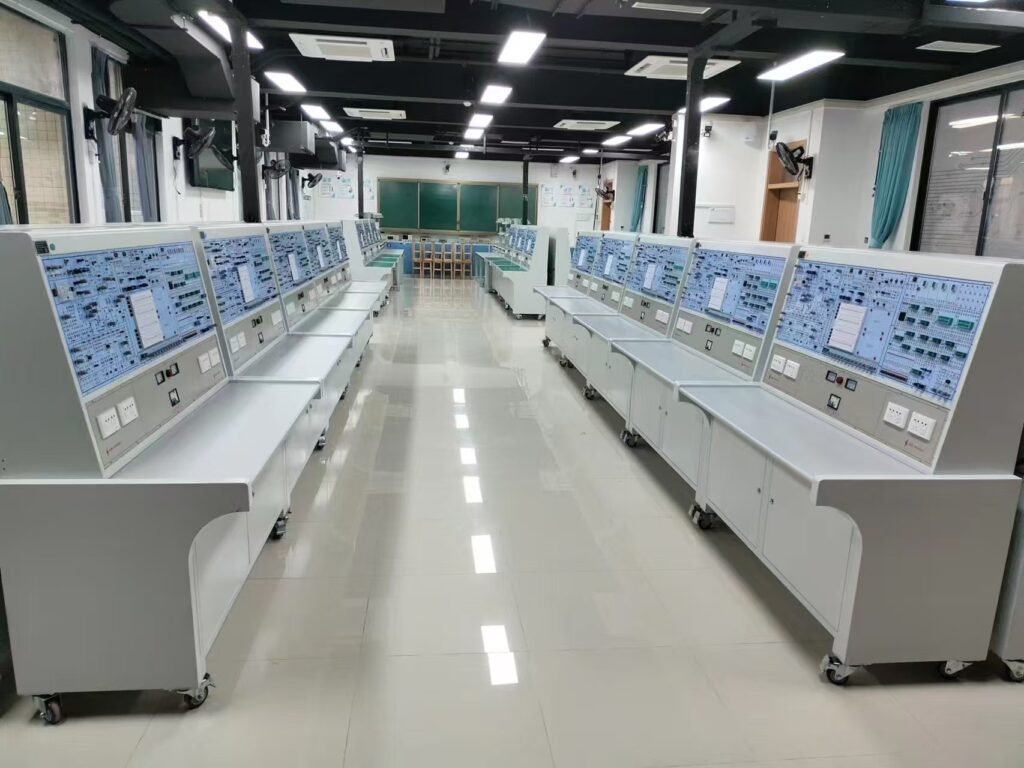

I. Présentation générale des équipements de formation en électronique numérique et analogique
1.Dimensions : 1400 x 700 x 1450 mm. Le châssis principal est constitué de profilés industriels de haute qualité de 60 x 60 mm, et le plateau de la table est en tôle d’acier haute résistance. Un caisson suspendu verrouillable à mi-hauteur (350 mm du sol) est installé en dessous. La surface extérieure est revêtue de résine époxy, garantissant la robustesse, la durabilité et l’esthétique de l’appareil. La table est équipée de roulettes avec freins pour faciliter son déplacement et son positionnement. Le plateau est en panneau de fibres de haute densité (HDF) de 25 mm d’épaisseur, avec une couche extérieure ignifugée et un chant en PVC. Ce plateau est résistant à l’usure, à la chaleur, aux taches, au feu, antibactérien, anti-moisissure, antistatique et facile à nettoyer.
2.Alimentation : 220 V CA ±10 %, 50/60 Hz, intensité nominale 5 A, avec disjoncteur différentiel. Température ambiante : -50 °C à 40 °C, humidité relative ≤ 85 % HR (à 25 °C).
3.La carte mère est constituée d’un circuit imprimé de 2 mm d’épaisseur. La face avant comporte les symboles des composants et le câblage correspondant, tandis que la face arrière contient le circuit imprimé et les composants soudés.
La plateforme expérimentale est équipée de quatre prises bipolaires pour l’alimentation des instruments et des appareils de mesure.
II. Module de circuit numérique
1.Une alimentation ±15 V/0,5 A et une alimentation ±5 V/0,5 A, toutes deux protégées contre les courts-circuits et les surcharges et dotées d’une fonction de récupération automatique, connectées au panneau de commande principal du circuit numérique.
2.Deux modules de sortie de signaux à impulsion unique.
3.Une source d’impulsions à fréquence réglable en continu, avec réglage grossier et fin de la fréquence.
4. Un ensemble de sources d’impulsions à fréquence fixe délivrant des fréquences de 1 MHz, 100 kHz, 10 kHz, 1 kHz, 100 Hz, 10 Hz et 1 Hz.
5.Un ensemble de buzzers actifs (avec circuit de commande).
6.Un ensemble de seize indicateurs de niveau logique.
7.Un ensemble de seize sorties à niveau logique.
8.Deux ensembles de sorties à niveau logique à commutation codées en BCD.
9.Quatre ensembles de circuits d’affichage numérique à tubes LED décodés en BCD, chacun avec un interrupteur d’alimentation indépendant.
10.Composants discrets : une résistance/un potentiomètre ajustable (10 kΩ, 100 kΩ, 1 MΩ) ; un oscillateur à quartz passif (12 MHz, 6 MHz, 4 MHz, 32,768 kHz) ; deux condensateurs (22 pF, 10 nF, 100 nF). Trois diodes 1N4148.
11.Six supports de circuit intégré (CI) verrouillables DIP14 ; cinq supports de CI verrouillables DIP16 ; trois supports de CI verrouillables DIP20 (large et étroit) ; deux supports de CI verrouillables DIP40 (large et étroit).
12.Un jeu d’adaptateurs universels pour composants discrets, compatibles avec les résistances, les condensateurs, les transistors, etc.
III. Module de circuit analogique
1.Équipé d’une alimentation ±12 V/0,5 A et d’une alimentation ±5 V/1 A, avec protection contre les courts-circuits et les surcharges et fonction de récupération automatique, à connecter au panneau principal du banc d’essai de circuits analogiques.
2. Capteurs de position/résistances ajustables : 100 Ω (1 unité), 220 Ω (1 unité), 470 Ω (1 unité), 4,7 kΩ (1 unité), 1 kΩ (1 unité), 10 kΩ (2 unités), 20 kΩ (2 unités), 51 kΩ (1 unité), 68 kΩ (1 unité), 100 kΩ (1 unité), 47 kΩ (1 unité, multitours).
3.Un support de circuit intégré DIP14 verrouillable ; deux supports de circuit intégré DIP8 verrouillables.
4.Un haut-parleur 8 Ω/0,5 W.
5.Un ensemble de modules expérimentaux LM317, un ensemble de modules expérimentaux LM7805, un redresseur 4007, un condensateur de 470 µF, un condensateur de 10 µF et un ensemble de diodes Zener.
6. Une photodiode, un phototransistor, un microphone, une photorésistance 5516, deux photorésistances 1N4148, une résistance de 300 Ω/5 W, une LED rouge, une LED verte, un buzzer actif 5 V, deux diodes Zener 1N4618, trois amplificateurs opérationnels OP07C, un amplificateur de transport uA741 et deux jeux de supports d’adaptateurs pour transistors.
7.Deux jeux de supports pour modules d’extension.
8.Un ensemble d’unités expérimentales libres.
9.Un générateur de signaux basse fréquence, capable de produire des signaux sinusoïdaux, carrés et triangulaires, avec fréquence et amplitude réglables et une atténuation de sortie de -20 dB.
10.Deux sources de signaux de tension continue, avec modes de sortie sélectionnables de 0 à ±5 V et de 0 à ±0,5 V.
IV. Projets de formation pratique
1.Expériences sur les circuits numériques
1.1 Caractéristiques des transistors, limiteurs et circuits de blocage
1.2 Tests de fonctionnement et de paramètres des portes logiques intégrées TTL
1.3 Tests de fonctionnement et de paramètres des portes logiques intégrées CMOS
1.4 Connexion et pilotage des circuits logiques intégrés
1.5 Conception et test des circuits logiques combinatoires
1.6 Décodeurs et leurs applications
1.7 Sélecteurs de données et leurs applications
1.8 Bascules et leurs applications
1.9 Compteurs et leurs applications
1.10 Registres à décalage et leurs applications
1.11 Distributeurs d’impulsions et leurs applications
1.12 Génération de signaux impulsionnels à l’aide de circuits logiques : multivibrateur auto-excité
1.13 Multivibrateur monostable et trigger de Schmitt : circuits de retard et de mise en forme d’impulsions
1.14 Circuit de minuterie 555 et ses applications.
1.15 Convertisseurs N/A et A/N.
1.16 Dispositif de buzzer pour concours de quiz — Expérience complète.
1.17 Chronomètre électronique — Expérience complète.
1.18 Voltmètre numérique CC à trois chiffres et demi — Expérience complète.
1.19 Numérique
