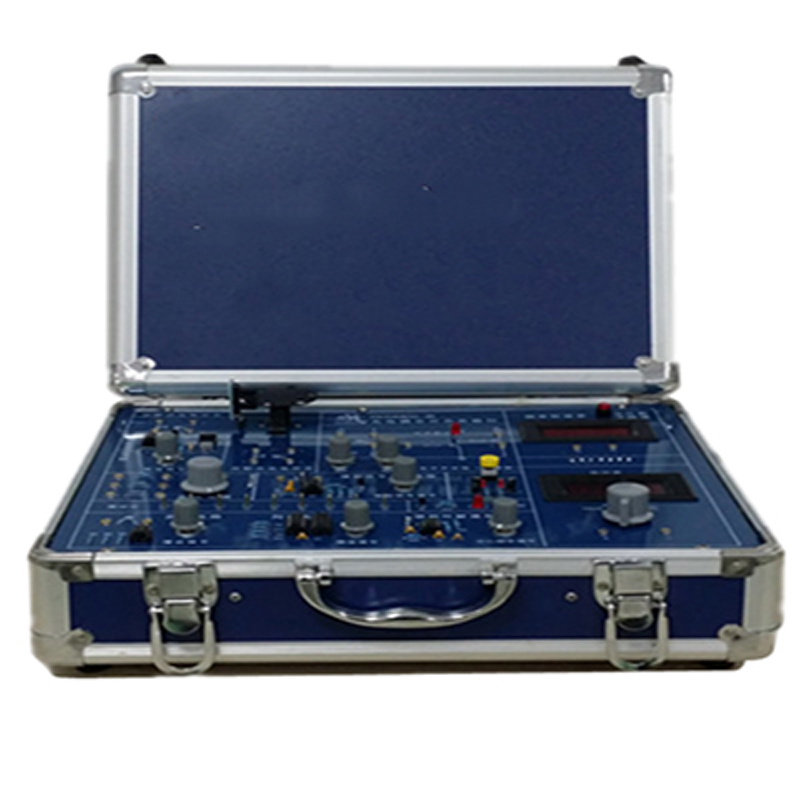

GL-GD-OH boîte d’expérimentation de commutateur à couplage photoélectrique

I. Présentation du produit
Le boîtier expérimental GL-GD-OH, destiné à la commutation photoélectrique, permet de réaliser la fonction de commutation photoélectrique grâce à un coupleur photoélectrique. Il utilise également un dispositif de couplage photoélectrique pour mesurer la vitesse de rotation d’un objet, permettant ainsi de comprendre et de maîtriser le principe et le mode d’emploi du coupleur photoélectrique.
La commutation photoélectrique et la mesure de la vitesse de rotation de l’objet peuvent être réalisées selon deux méthodes : le couplage photoélectrique inverse et le couplage photoélectrique réflectif.
II. Points clés
Commutateur optique à réflexion, commutateur optique à faisceau opposé, modulation et démodulation optiques
III. Cours concernés
Principe des circuits, électronique analogique, détection photoélectrique, principe des capteurs, optoélectronique
IV. Contenu expérimental du banc d’essai de commutateurs photoélectriques
1. Expérience de commutateur optique à faisceau opposé (sans modulation)
2. Expérience de commutateur optique à réflexion (sans modulation)
3. Expérience de modulation optique
4. Expérience de démodulation par boucle à verrouillage de phase (PLL)
5. Expérience de commutateur optique à faisceau opposé (avec modulation)
6. Expérience de commutateur optique à réflexion (avec modulation)
7. Expérience de mesure de la vitesse d’un commutateur optique à faisceau opposé
8. Expérience de mesure de la vitesse d’un commutateur optique à réflexion
9. Expérience de caractérisation volt-ampère d’un commutateur photoélectrique à faisceau opposé
10. Expérience de caractérisation volt-ampère d’un commutateur photoélectrique à réflexion
11. Expérience de mesure du temps de réponse d’un commutateur photoélectrique à faisceau opposé
12. Expérience de mesure du temps de réponse d’un commutateur photoélectrique à réflexion
13. Mesure du courant d’un commutateur photoélectrique à faisceau opposé Expérience sur le rapport de transfert
14. Expérience sur le rapport de transfert de courant d’un commutateur photoélectrique à réflexion
