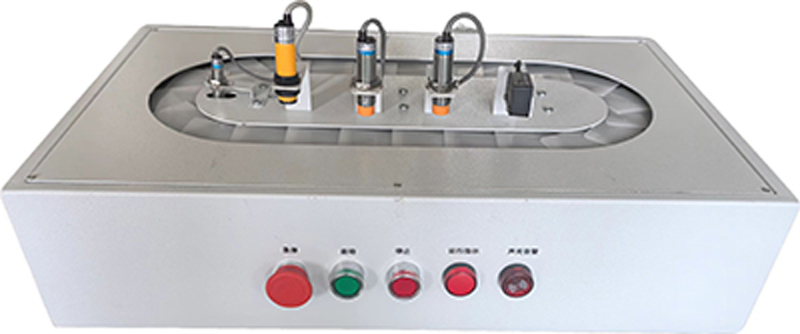

GL-HXD Équipement de formation à la détection de ceintures sans fin

I. Le dispositif de formation à la détection de convoyeurs sans fin est dérivé du modèle de convoyeur à anneaux utilisé dans les systèmes de traitement des bagages aéroportuaires. Il intègre divers capteurs : détection infrarouge blindée, détection infrarouge réfléchie, capteur à effet Hall, reconnaissance de couleurs, capteurs capacitifs et inductifs. Associé à une carte d’acquisition de données multicanaux Modbus, il assure l’affichage dynamique des données du logiciel de configuration industrielle du convoyeur à anneaux. Il permet également le comptage et l’affichage dynamique en temps réel sur l’ordinateur hôte, simulant ainsi l’intégralité du processus de déplacement du convoyeur. Il s’agit d’une simulation d’ingénierie à forte valeur pratique.
II. Configuration :
1. La structure du châssis est en tôle usinée de qualité industrielle, et le modèle du dispositif est conçu selon les proportions des lignes de convoyeurs à anneaux industrielles. Caractéristiques spécifiques :
2. Tapis convoyeur annulaire
3. Moteur CC 3
4. Supports de capteurs variés
5. Disque de détection de vitesse
6. Régulateur de vitesse du moteur
7. Blocs de couleur, objets à mesurer, etc.
8. Vision industrielle : caméra industrielle CMOS, sans pilote USB ; plus de 2 millions de pixels ; fréquence d’acquisition : 60 images/seconde ; objectif : focale de 50 mm, réglable
9. Configuration des capteurs : capteur à faisceau infrarouge (sortie commutée) ; capteur de réflexion infrarouge (sortie commutée) ; capteur de vitesse à effet Hall (sortie commutée) ; capteur de repères de couleur (sortie commutée)
III. Projets expérimentaux de cet équipement de formation à la détection sur tapis roulant sans fin
Il permet de réaliser des projets de formation expérimentaux tels que la transmission automatique, la reconnaissance des couleurs, le comptage de pièces et le stationnement d’urgence.
