GL-SY-02 boîte d’expérimentation pour capteurs médicaux

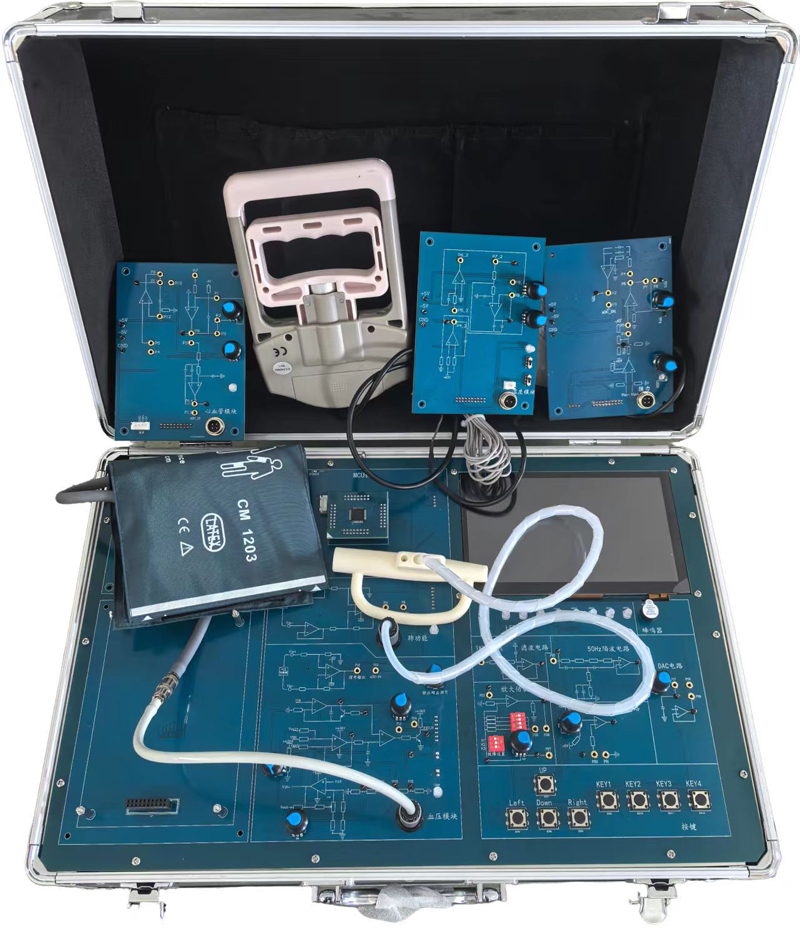

Le boîtier d’expérimentation pour capteurs médicaux GL-SY-02 combine la carte mère et divers modules de test indépendants, agencés de manière ordonnée pour répondre aux besoins des facultés et universités de médecine. La conception du circuit imprimé est rationnelle et intuitive, offrant une grande praticité. Les modules sont faciles à utiliser et à organiser, et répondent aux diverses exigences expérimentales en matière de mesure de capteurs biomédicaux, de conception de systèmes micro-informatiques médicaux, d’analyse de signaux médicaux et de traitement d’images, etc. Ce boîtier permet aux étudiants de développer leurs compétences pratiques en ingénierie médicale, notamment en électronique, en détection et traitement du signal, et en intelligence artificielle.
I. Configuration détaillée
(I) Module de fonction pulmonaire
Fonction : Mesure de la capacité vitale, de la capacité vitale forcée, du débit expiratoire, etc.
1. Erreur de répétabilité : ≤ 0,1 % ;
2. Filtre passe-bas du second ordre à 10 Hz disponible ;
3. Plage de mesure : 0-10 kPa ;
4. Précision : 0,25 %. (II) Module de température
Fonction : Équivalent à un moniteur, il permet de surveiller en temps réel les variations de température corporelle du patient.
1. Un courant constant assure sa stabilité ;
2. Filtre passe-bas du second ordre à 10 Hz (en option) ;
3. Le capteur est enfichable et protégé contre les surtensions ;
4. Plage de mesure : 0-100 °C ; erreur : < 2,5 % ; temps de stabilisation : 30 s.
(III) Module d’oxygénation sanguine
Fonction : Équivalent à un oxymètre médical, il permet de mesurer la fréquence cardiaque et la saturation en oxygène du sang.
1. Grossissement réglable ;
2. Filtre passe-bas du second ordre à 10 Hz ;
3. Le capteur est enfichable et protégé contre les surtensions. 4. Lumière infrarouge de 940 nm / lumière rouge de 660 nm, plage de test : 70 % à 100 %
(IV) Module de pouls
Fonction : Équivalent à un moniteur, mesure la fréquence cardiaque, la pression systolique, la pression diastolique, etc.
1. Amplification du signal d’entrée par un facteur 7, amplification de sortie réglable ;
2. Filtre passe-bas du second ordre à 10 Hz ;
3. Protection contre les surtensions ;
4. Plage de mesure : 0 à 50 g, précision : 5 %, erreur de répétabilité : ≤ 3 %.
(V) Module ECG
Fonction : Équivalent à un électrocardiographe, mesure la fréquence cardiaque, l’amplitude des ondes P, R et T, les intervalles PR, QRS et QT, ainsi que la durée de l’onde T.
1. Amplification du signal d’entrée par un facteur 30, amplification de sortie réglable ;
2. Il est doté d’un filtre passe-bas du second ordre à 10 Hz.
(VI) Module de pression artérielle
Fonction : Mesure des variations de pression artérielle par analyse des caractéristiques de la forme d’onde.
1. Valeurs de pression : 60-110 mmHg ; 90-190 mmHg ;
2. Précision : ≤ 3 %.
(VII) Module de force de préhension
Fonction : Permet de réaliser des exercices de rééducation et des tests de force des doigts à partir de la force de préhension humaine.
1. Plage de force de préhension : 300-500 N ;
2. Sortie : Signal 0-5 V, 0-10 V, 4-20 mA ;
3. Auto-récupération élastique.
II. Projets expérimentaux
(I) Projets expérimentaux d’acquisition de signaux physiologiques
1. Expérience de fonction pulmonaire : acquisition, conditionnement, calcul et traitement des signaux par ordinateur ou microprocesseur, et affichage des résultats ;
2. Expérience de température. Acquisition et conditionnement du signal ; traitement et calcul par ordinateur ou microprocesseur ; affichage des résultats.
3. Mesure de l’oxygénation sanguine : acquisition et conditionnement du signal ; traitement et calcul par ordinateur ou microprocesseur ; affichage des résultats.
4. Mesure de la vitesse de l’onde de pouls : acquisition et conditionnement du signal ; traitement et calcul par ordinateur ou microprocesseur ; affichage des résultats.
5. Électrocardiogramme : acquisition et conditionnement du signal ; traitement et calcul par ordinateur ou microprocesseur ; affichage des résultats.
6. Mesure de la pression artérielle : acquisition et traitement du signal ; traitement et calcul par ordinateur ou microprocesseur ; affichage des résultats.
7. Mesure de la force de préhension : acquisition et conditionnement du signal ; traitement et calcul par ordinateur ou microprocesseur ; affichage des résultats.
(II) Projet d’expérimentation sur les circuits :
1. Réglage du gain de l’amplificateur opérationnel.
2. Réglage de la fréquence de coupure du filtre passe-bas et du circuit réjecteur.
3. Circuit de génération d’ondes carrées, sinusoïdales et triangulaires. 4. Circuit de réglage du zéro ;
5. Programmation et téléchargement sur microcontrôleur :
1) Expérimentation des E/S ;
2) Contrôle des LED ;
3) Contrôle du buzzer ;
4) Réglage et contrôle de la conversion A/N ;
5) Contrôle de la sortie de la conversion N/A.
Ce boîtier d’expérimentation pour capteurs médicaux peut être utilisé en médecine fondamentale, en médecine clinique, en imagerie médicale et dans d’autres domaines.
