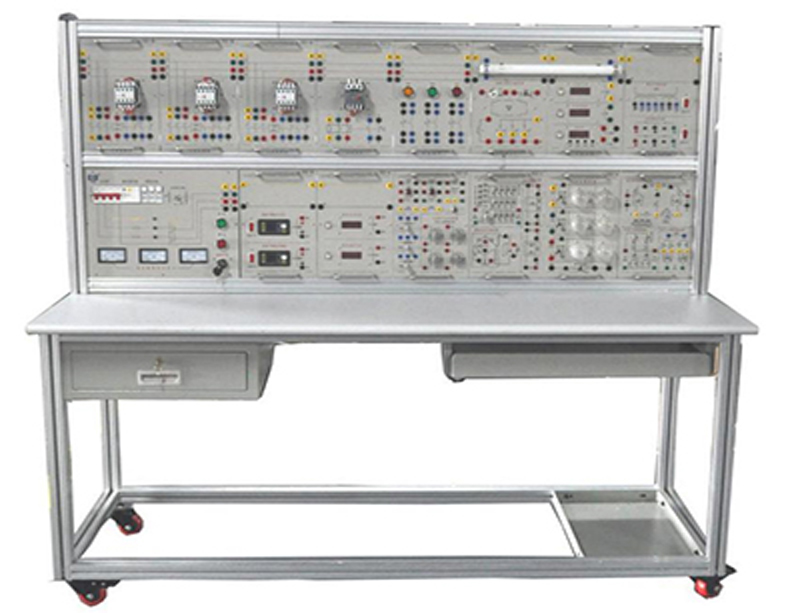

GLDG-1 plateforme expérimentale électrique et électronique

I. Présentation
La plateforme expérimentale électrique et électronique GLDG-1 est un équipement de nouvelle génération qui privilégie à la fois l’expérimentation et la gestion, la praticité et l’innovation. Son design est soigné et sa structure compacte. Grâce à la combinaison de différents modules expérimentaux, elle permet de réaliser les expériences de plusieurs cours, tels que « Fondements de l’électrotechnique », « Technologie électrique », « Technologie électronique analogique » et « Technologie électronique numérique ». Ce banc d’essai électrique et électronique répond pleinement aux exigences des programmes d’enseignement mentionnés ci-dessus.
II. Conditions techniques
1. Alimentation : triphasée à quatre fils (ou triphasée à cinq fils) 380 V ± 5 %, fréquence 50 Hz
2. Puissance absorbée : 1,5 kVA
3. Dimensions de la plateforme expérimentale électrique et électronique GLDG-1 : 1560 mm × 700 mm × 1500 mm
4. Résistance d’isolement : > 5 MΩ
5. Mesures de protection : système de protection fiable pour la sécurité des personnes
III. Configuration du système
1. Composants GDS
Alimentation CC à tension et courant régulés
Alimentation de tension régulée réglable de 0 à 30 V avec protection contre les courts-circuits et affichage numérique de la sortie. Alimentation de courant régulée de 0 à 500 mA. Elle est dotée d’une protection contre les circuits ouverts, d’une indication de courant stable et d’un affichage du courant de sortie.
2. Générateur de signaux intelligent
Trois formes d’onde de sortie : sinusoïdale, carrée et triangulaire. Plage de fréquence de sortie : 1 Hz à 1 MHz. Amplitude de sortie : 0 à 20 Vc-à-c. Il possède un signal de sortie conventionnel, une atténuation de 20 dB/40 dB et des fonctions de balayage. Il utilise le principe de la mesure de fréquence numérique à précision égale et dispose d’une fonction de mesure de fréquence externe. Plage de fréquences : 1 Hz à 10 MHz.
3. Alimentation CC, voltmètre
Voltmètre et ampèremètre CC intelligent. Affichage de la valeur de mesure sur quatre chiffres flottants. Commutation automatique de la gamme interne ; gamme de tension : 0 à 250 V ; gamme de courant : 0 à 5 A. Précision de mesure supérieure à 0,5. Alarme de dépassement de gamme et fonctions de communication avec un ordinateur.
4. Compteur CA multifonctionnel
Deux compteurs CA multifonctionnels intelligents. Gamme de tension : 0 à 500 V ; gamme de courant : 0 à 5 A. Mesure la tension, le courant, la puissance, le facteur de puissance et la phase, avec mesure de la valeur efficace et affichage numérique. Précision : 0,5.
IV. Projets expérimentaux
1. Projets de formation de base en génie électrique
(1) Utilisation des instruments électriques de base et calcul des erreurs de mesure
(2) Méthodes de réduction des erreurs de mesure des instruments
(3) Loi d’Ohm
(4) Vérification du principe de superposition et diagnostic des pannes
(5) Vérification des lois de Kirchhoff (tension et courant) et diagnostic des pannes
(6) Vérification du théorème de Thévenin et diagnostic des pannes
(7) Vérification du théorème de Norton et diagnostic des pannes
(8) Transformation équivalente d’une source de tension en une source de courant
(9) Inspection des défauts des circuits résistifs en courant continu
(10) Théorème d’homogénéité
(11) Théorème de substitution
(12) Charge et décharge des condensateurs
(13) Détermination des conditions de transfert de puissance maximale
(14) Étude du théorème de réciprocité
(15) Étude d’un réseau passif linéaire à deux ports
(16) Détermination de la tension potentielle et tracé du diagramme potentiel du circuit
(17) Mesure et cartographie des caractéristiques volt-ampère de circuits connus Éléments de circuits linéaires et non linéaires
(18) Mesure et caractérisation des caractéristiques volt-ampère d’éléments de circuits linéaires et non linéaires inconnus
(19) Réponse d’un circuit RC du premier ordre
(20) Étude de la réponse dynamique d’un circuit du second ordre
(21) Étude d’un circuit résonant RLC série
(22) Test des caractéristiques d’impédance des éléments RLC
(23) Circuits alternatifs RLC série et parallèle
(24) Éléments LC dans les circuits continus et alternatifs : caractéristiques du circuit
(25) Connexion d’un circuit de lampe fluorescente et amélioration du facteur de puissance
(26) Mesure du facteur de puissance et de la séquence de phases
(27) Mesure des paramètres équivalents d’un circuit alternatif par la méthode des trois mètres
(28) Mesure de la tension d’un circuit alternatif triphasé
(29) Mesure du courant d’un circuit alternatif triphasé
(30) Mesure de la puissance d’un circuit triphasé
(31) Détermination des paramètres d’un transformateur monophasé et identification de la polarité des enroulements
(32) Circuit à couplage d’inductance mutuelle
(33) Détermination de l’extrémité portant le même nom de la bobine d’inductance mutuelle
(34) Installation et utilisation d’un compteur d’énergie monophasé
2. Projet de formation à la simulation de circuits
(1) Utilisation d’instruments électroniques courants
(2) Identification et détection des diodes à cristal
(3) Identification et détection des triodes à cristal
(4) Amplificateur à transistor à émetteur commun
(5) Circuit amplificateur à effet de champ
(6) Circuit amplificateur à contre-réaction
(7) Circuit amplificateur différentiel
(8) Suiveur d’émetteur
(9) Amplificateur à collecteur commun
(10) Amplificateur à base commune
(11) Amplificateur à deux étages couplés résistance-condensateur
(12) Connexion de base des amplificateurs opérationnels
(13) Amplificateur opérationnel intégré proportionnel en phase
(14) Amplificateur opérationnel intégré proportionnel inverseur
(15) Circuit d’addition d’amplificateurs opérationnels intégrés
(16) Circuit de soustraction d’amplificateurs opérationnels intégrés
(17) Circuit d’intégration d’amplificateurs opérationnels intégrés
(18) Circuit différentiel d’amplificateurs opérationnels intégrés
(19) Suiveur de tension
(20) Comparateur de tension
(21) Oscillateur sinusoïdal à pont RC
(22) Générateur de signal carré
(23) Générateur de signal triangulaire
(24) Générateur de signaux en dents de scie
(25) Comparateur à passage par zéro
(26) Comparateur à fenêtre
(27) Circuit de réglage du zéro d’un amplificateur opérationnel intégré
(28) Circuit de protection contre l’inversion de polarité
(29) Circuit de protection contre les limites d’entrée
(30) Circuit de protection contre les limites de sortie
(31) Amplificateur de puissance OTL
(32) Oscillateur sinusoïdal RC et amplificateur de sélection de fréquence
(33) Circuit redresseur commandé par thyristors
(34) Circuit de redressement et de filtrage monophasé demi-alternance/monophasé double alternance
(35) Circuit de redressement et de filtrage monophasé double alternance
(36) Circuit de redressement et de filtrage monophasé en pont
(37) Circuit régulateur de tension à diode Zener et son principe de régulation
(38) Régulateur de tension fixe intégré à trois bornes
(39) Régulateur de tension intégré ajustable à sortie d’alimentation positive
(40) Circuit régulateur de tension à transistors série
3. Projets de formation en circuits numériques
(1) Caractéristiques de commutation des diodes à cristal
(2) Caractéristiques de commutation des transistors à cristal
(3) Diode Limiteur
(4) Limiteur à transistor
(5) Diode de blocage
(6) Porte logique intégrée TTL
(7) Test de fonctionnement de la porte logique ET intégrée
(8) Test de fonctionnement de la porte logique NON intégrée
(9) Test de fonctionnement de la porte logique OU intégrée
(10) Test de fonctionnement de la porte logique NON-ET intégrée
(11) Test de circuit logique CMOS
(12) Test des caractéristiques de sortie des circuits TTL et CMOS
(13) Connexion et commande de circuits logiques intégrés
(14) Circuit logique combinatoire
(15) Demi-additionneur
(16) Additionneur complet
(17) Décodeur
(18) Test de fonctionnement logique du décodeur
(19) Test de fonctionnement logique du sélecteur de données
(20) Sélecteur de données 4 vers 1
(21) Sélecteur de données 8 vers 1
(22) Test de fonctionnement logique du déclencheur intégré
(23) Bascule RS de base
(24) Bascule JK
(25) Bascule D
(26) Bascule CMOS
(27) Comptage, décodage et Affichage
(28) Compteur et ses applications
(29) Test de fonctionnement logique d’un compteur décimal réversible
(30) Compteur additionneur binaire
(31) Compteur additionneur décimal
(32) Test de fonctionnement logique d’un registre à décalage
(33) Registre à décalage et ses applications
(34) Distributeur d’impulsions et ses applications
(35) Circuit de base de temps 555
(36) Bascule monostable
(37) Multivibrateur
(38) Trigger de Schmitt
