GLSD-1 Boîte d’expérimentation de circuits numériques

I. Présentation de l’équipement

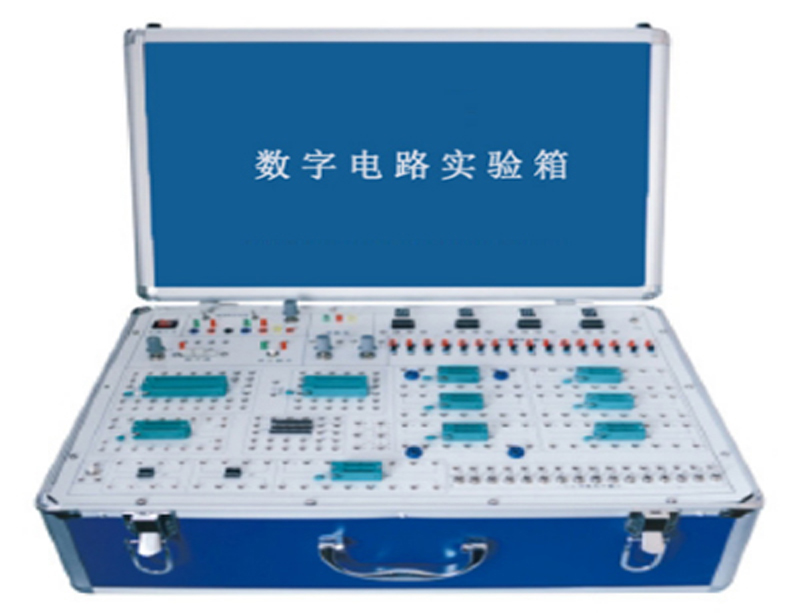

Le boîtier d’expérimentation de circuits numériques GLSD-1 est principalement destiné aux expériences de circuits numériques en électronique. De structure modulaire, chaque module est indépendant des autres. La combinaison de différents composants dans chaque zone permet de réaliser une grande variété de circuits expérimentaux. Le schéma du circuit est imprimé sur la face avant du boîtier, tandis que les composants électroniques sont intégrés à la face arrière. Chaque point de test est équipé d’un trou de test. Ce boîtier est facile à utiliser, offre un contact fiable, une longue durée de vie et une grande efficacité. L’unité expérimentale principale est complétée par un module d’extension. Ce module peut être sélectionné en fonction des besoins pour compléter le contenu expérimental et répondre aux exigences de l’enseignement expérimental des cours de circuits numériques.
Ce produit convient aux étudiants de licence, de BTS et de DUT qui dispensent des travaux pratiques dans le cadre de cours tels que « Technologie électronique numérique » et « Circuits d’impulsions ». Il est également adapté au développement de produits et à la recherche scientifique.
II. Configuration de l’équipement
1. Alimentation : prise d’alimentation standard à trois ports : connexion directe à une alimentation secteur externe de 220 V. Le courant alternatif de 220 V est converti en ±15 V/0,5 A par un convertisseur de puissance intégré au boîtier expérimental. Ce convertisseur est protégé contre les courts-circuits et les surcharges et dispose d’une fonction de récupération automatique. Il est connecté au panneau principal du boîtier expérimental.
2. Panneau de commande : la carte mère est constituée d’un circuit imprimé de 2 mm d’épaisseur. Les symboles graphiques des composants et les connexions correspondantes sont imprimés sur la face avant, les circuits imprimés se trouvent au dos et les composants sont soudés.
3. Sources de signaux : plusieurs sources de signaux d’horloge ; une source de signal d’horloge réglable (basse fréquence, haute fréquence) ; une source d’impulsions uniques : sortie d’impulsions positives et négatives.
4. Circuit d’entrée logique et d’affichage :
affichage décimal à quatre chiffres, potentiomètres, commutateur de niveau logique à seize chiffres et indicateur de niveau logique à seize chiffres.
5. Supports de puces et connecteurs multifonctions :
Les supports de puces permettent de connecter des puces DPP (Digital Plug and Play) courantes. Chaque broche est reliée à un connecteur universel pour faciliter le branchement à d’autres composants. Les connecteurs multifonctions permettent de connecter facilement des condensateurs, des résistances, des transistors et autres composants.
66 supports de puces 14 broches, 5 supports 16 broches, 3 supports 20 broches (compatibles avec les connecteurs larges et étroits),
2 supports 40 broches.
6. Autres composants : Potentiomètres réglables de 10 kΩ, 100 kΩ et 1 MΩ, LED témoin d’alarme et buzzer, oscillateurs à quartz passifs de 32 768 Hz, 4 MHz, 6 MHz et 12 MHz.
7. Divers : 1 jeu de câbles expérimentaux (avec marge) et 1 manuel d’utilisation.
III. Projets expérimentaux du boîtier d’expérimentation de circuits numériques
1. Caractéristiques de commutation des transistors, limiteurs et écrêteurs
2. Test du fonctionnement et des paramètres des portes logiques intégrées TTL
3. Test du fonctionnement et des paramètres des portes logiques intégrées CMOS
4. Connexion et commande de circuits logiques intégrés
5. Conception et test de circuits logiques combinatoires
6. Décodeur et son application
7. Sélecteur de données et son application
8. Déclencheur et son application
9. Compteur et son application
10. Registre à décalage et son application
11. Distributeur d’impulsions et son application
12. Utilisation d’un circuit à portes logiques pour générer un signal impulsionnel – multivibrateur auto-excité
13. Déclencheur monostable et déclencheur de Schmitt – circuit de retard d’impulsion et de mise en forme de la forme d’onde
14. Circuit de base de temps 555 et son application
15. Convertisseurs N/A et A/N
16. Dispositif de réponse à un quiz – expérience complète
17. Chronomètre électronique – expérience complète
18. Voltmètre numérique CC à 3 chiffres et demi – expérience complète
19. Fréquencemètre numérique – expérience complète
20. Machine de jeu de tir à la corde – expérience complète
21. Mémoire vive 2114A et son application – expérience complète
