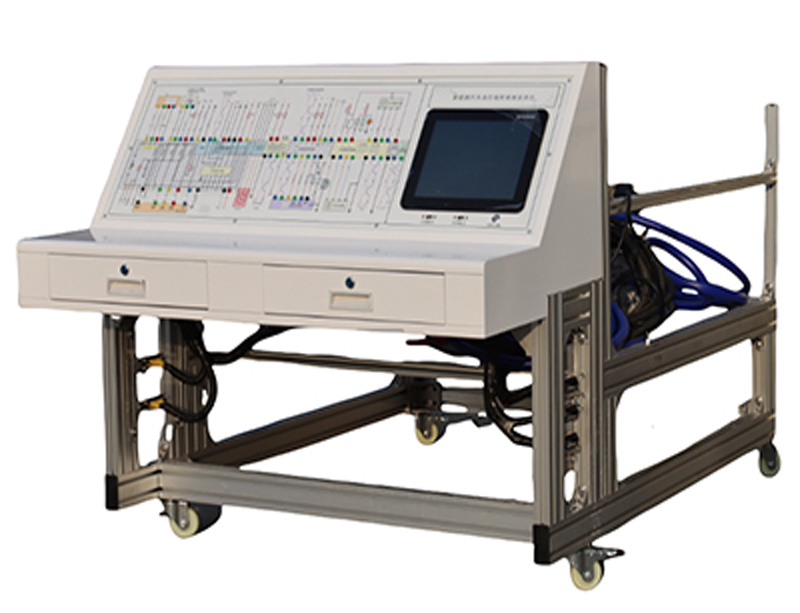

Plateforme de formation à la sécurité haute tension pour véhicules à énergies nouvelles

I. Configuration
1. Contient une batterie lithium-fer-phosphate, un module de contrôle BMS, un chargeur embarqué, un module DC/DC, un contrôleur haute tension PDU (relais de polarité positive totale, relais de charge, relais de précharge, résistance de précharge, capteur à effet Hall, interrupteur de maintenance haute tension), un interrupteur à clé, un chargeur standard avec prise, une batterie auxiliaire, une charge de simulation de décharge et un faisceau de câbles haute et basse tension, etc.
2. L’équipement est configuré avec un panneau de commande et de détection comportant un schéma de circuit et un schéma électrique. Le panneau utilise une plaque inférieure en aluminium-plastique de 4 mm d’épaisseur. Le panneau offre une image nette, est indéformable, durable et résistant à la décoloration. Dimensions du panneau : 40 × 40 mm (longueur × largeur). Cadre inférieur en profilé d’aluminium de 25 mm d’épaisseur, panneau de bureau sans peinture.
II. Projets de formation
1. Composition et structure des systèmes haute et basse tension ;
2. Conversion DC/DC et principe de fonctionnement ;
3. Conversion AC/DC et principe de fonctionnement ;
4. Fonction et principe de fonctionnement du verrouillage haute tension ;
5. Principes des systèmes électriques haute tension, relations de commande logiques telles que la mise sous tension, la mise hors tension et la charge.
